近年來國內工業和商業企業對高效自動化物流系統的需求增加，各類自動化物流設備的應用已經涉及各行各業。

作為物流系統中最重要的設備，堆垛機的應用越來越廣泛，堆垛機技術水平和性能的提高也越來越受到重視。

堆垛機的運行效率直接決定了整個自動化立體倉庫的工作效率，進而影響到物流中心的工作效率。

新型輕載高速堆垛機相比于傳統堆垛機具有運行速度快、定位精度高、運行平穩、噪聲小、效率高等優點。高速堆垛機的運行參數要求：

走行速度≥ 300 m/min，走行加速度≥ 2 m/s2，升降速度≥ 180 m/min，升降加速度≥ 1 m/s2。

堆垛機在高速高加速度情況下載貨運行，在起、制動和高速運行變換速度的瞬間存在較大沖擊，由于本身慣性可能會導致堆垛機在高速運行時脫軌，或者在運行時立柱振幅過大導致堆垛機立柱變形，引起疲勞損傷，嚴重時可能導致整機傾塌，發生安全事故，對輸送作業的順利完成十分不利。通過實際應用分析得知，堆垛機的運行速度和加速度對立柱擺動影響較大，且在高加速度運行下，載貨臺位于堆垛機立柱頂端時立柱擺動更大。

本文以機械動力學知識和理論為基礎， 對堆垛機在高速、高加速度工況下的運行過程進行動力學仿真分析，得出堆垛機的速度、加速度、輪壓、立柱振幅等相關參數，并對相關參數進行優化，以確保堆垛機高效和安全運行。仿真試驗所用到的方法和結論可為高速堆垛機的運行控制和設計提供參考。

1 建立高速堆垛機三維裝配模型
1.1 堆垛機三維實體模型的建立
1）零部件建模 根據堆垛機自身各部件的功能及其特征，確定各零部件的外形及尺寸，對主要零部件進行詳細建模，對其余零部件做相應的簡化處理。利用拉伸、旋轉、掃描等基本方法，建立堆垛機各零部件的CAD 實體模型。

2）虛擬裝配 在裝配模塊中，采用自上而下的裝配方式，并利用重合、垂直、平行、同軸心等約束關系定義各零部件間的距離、角度、同軸等位置關系，得到堆垛機的三維裝配模型。

1.2 堆垛機樣機模型的建立

根據堆垛機的實際運動情況和零部件之間的運動關系，重新添加各零部件的約束副、運動副、驅動，并設置各構件的材料屬性，完成堆垛機的樣機模型。研究堆垛機在運行過程中立柱的擺幅需要考慮立柱在運行過程中振動的變形情況，故以柔性桿建立立柱的三維模型，其余零部件的變形對堆垛機的運行影響較小，均建立為剛體模型。

2 堆垛機運行的動力學仿真分析
2.1 堆垛機運動參數的確定
堆垛機向兩個方向的加速和減速的過程對堆垛機的影響是一樣的，故只研究它朝兩個方向的加速過程。為了確定堆垛機在高速運行下樣機所允許的更大加速度，現對堆垛機從靜止?fàn)顟B(tài)添加與時間成正比的加速度運動約束，分別讓堆垛機向前和向后加速運行，測得堆垛機輪壓隨時間變化的曲線如圖1 和圖2 所示。

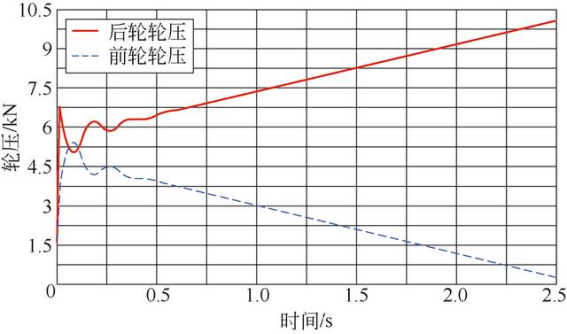

圖1 堆垛機向前加速時輪壓隨時間變化

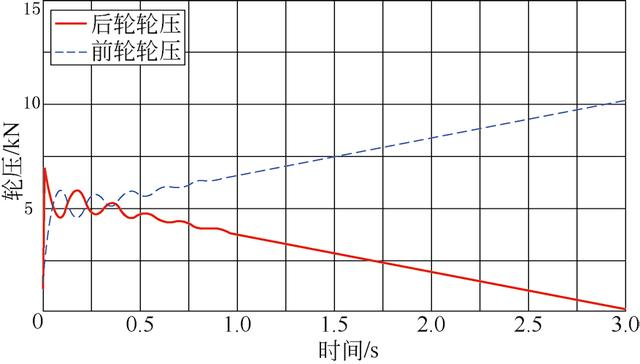

圖2 堆垛機向后加速時輪壓隨時間變化

從圖1 中可以看出，啟動以后，堆垛機輪壓的變化隨加速度呈線性變化，向前加速到2.5 s 時，前輪的輪壓由靜止時的4.803 kN 降低到0.283 1 kN。后輪的輪壓由靜止時的5.579 kN 增加到10.100 kN，如果堆垛機加速度繼續增大，堆垛機前輪的輪壓會降低到0，堆垛機前輪有脫軌的危險，故堆垛機向前加速時允許的更大加速度為2.5 m/s2。

從圖2 中可以看出，堆垛機向后加速到3 s 時，前輪的輪壓由靜止時的4.803 kN 增加到10.22 kN，后輪的輪壓由靜止時的5.579 kN 降低到0.165 6 kN，堆垛機加速度繼續增大，堆垛機后輪同樣有脫軌的危險，故其向后加速時允許的更大加速度為3 m/s2。所以綜合考慮堆垛機的運行安全和安全裕度，同時又能滿足高速堆垛機運動參數的要求，堆垛機的水平加速度可確定為2 m/s2。

2.2 堆垛機的動態擺幅
2.2.1 運動過程中載物臺慣性力產生的擺幅
從對實際應用的總結可以看出，堆垛機在運動過程中，立柱的擺幅隨著加速度的變化而變化，當貨物在立柱頂端，堆垛機處于更大加速度或減速度時，慣性力對立柱作用產生的擺幅相對更大，以立柱中心線為x 軸，下橫梁水平中心線為y 軸，建立坐標系得

式中：Fi 分別為載物臺和貨物的重力，N；yi 分別為重心對應的縱坐標，m；E 為立柱的彈性模量，MPa；I 為立柱截面的慣性矩，m4；M 為各質量對立柱中心線的力矩和；q 為立柱均勻分布單位質量，kg/m；H a 為堆垛機的加速度。
積分兩次得擺幅方程

將y ＝h 代入上式得到立柱由慣性力產生的擺幅

2.2.2 堆垛機運行時擺幅的仿真
以測量立柱同一水平線上的上端點和下端點在運行過程中的相對位移的變化作為立柱擺幅的測量量，如圖3 所示，曲線分別展示堆垛機向前、向后加速運行過程中立柱擺幅隨時間的變化情況。

圖3 堆垛機加速時立柱擺幅隨時間變化

立柱擺幅的大小與樣機尺寸、構件材料屬性、堆垛機運行狀態等參數直接相關。從圖3 中可以看出堆垛機的加速度隨時間增大時，立柱的擺幅也相應增大，相同時間點向前加速的擺幅比向后加速的擺幅小。堆垛機向前加速2.5 s 時，立柱擺幅是2.016 mm；向后加速時，則達到4.847 mm，這是因?yàn)槎讯鈾C(jī)在靜止時，載物臺和貨箱的質量會造成立柱向前的擺幅。

2.3 堆垛機高速運行中擺幅優化
2.3.1 堆垛機一般驅動運行的仿真
根據上述得出的結論，對堆垛機的運行過程進行仿真，對堆垛機水平驅動輸入加速度驅動函數為If（time-3:2,0，if（time-4:0，-2，-2））仿真堆垛機向前的加速、勻速、制動過程，測量得出堆垛機的位移、速度、加速度的運行曲線如圖4 所示。

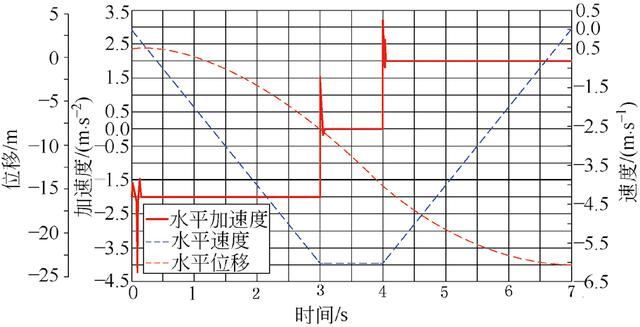

圖4 堆垛機位移、速度、加速度曲線

同時測量得出堆垛機在正常運行情況下立柱擺幅隨時間變化曲線如圖5 所示。

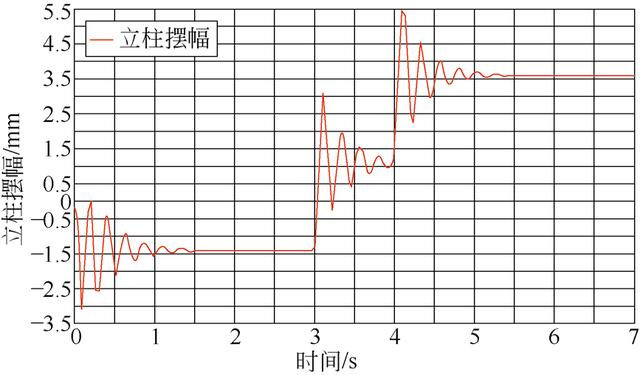

圖5 堆垛機立柱擺幅曲線

從圖中曲線可以看出，堆垛機在起動瞬間的狀態不穩定，隨后趨于平緩。堆垛機立柱最后的擺幅是3.605mm，但在3 s 和4 s 兩個加速度發生突變的時間點，立柱的擺幅相應發生突變，立柱振動的幅度很明顯大于加速度穩定時的幅度。曲線表明堆垛機在加速度發生突變時，整機的振動程度明顯增大，不利于堆垛機在高速情況下的安全運行。

2.3.2 堆垛機優化驅動運行的仿真
Step 函數有設計過程函數和運行過程函數兩種，運行過程（run-time）step 函數格式為y ＝（x，x 0，h 0，x 1，h 1），它通過三次多項式逼近海塞（Heaviside）階躍函數，其定義為

式中：x 為自變量，y 為函數值，x 0 為階躍起點自變量值，h 0 為階躍起點函數值，x 1 為階躍終點自變量值，h 1 為階躍終點函數值。

驅動函數在加速度突變點運用step 函數，讓加速度在較短的時間內分別由2 m/s2 平順減小到0、由0 平順增加到2 m/s2, 驅動函數為

If（time-2.5:2，2，if（time-3：step（time，2.5，2，3，0），0，if（time-4:0,0，if（time-4.5：step（time，4,0，4.5，-2），0，0）

得到堆垛機的速度、加速度、位移的運行曲線和立柱擺幅曲線，分別如圖6、圖7 所示。

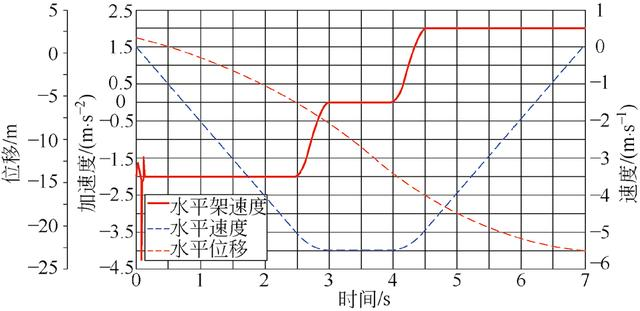

圖6 堆垛機優化后的運行曲線

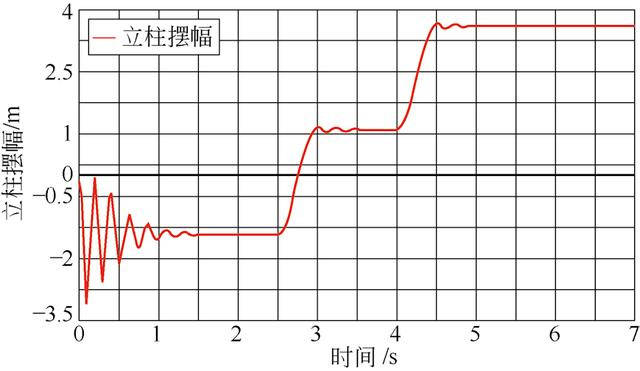

圖7 堆垛機優化后的擺幅曲線

對比堆垛機運行過程優化前后的運行曲線可以看出，優化后的堆垛機運行過程增加了在3 s 和4 s 時間點的加速度漸變過程，因?yàn)樵撨^程時間較短，所以堆垛機的運行效率并無明顯變化。而對比堆垛機立柱擺幅曲線可以看出，優化后的立柱擺幅在3 s 和4 s 的時間點得到明顯降低，則說明達到了減小堆垛機在運行時的振動和提高穩定性的目的。

3 結語
1）堆垛機在運行過程中加速度的變化快慢程度直接影響到立柱擺幅的大小；在堆垛機運行控制中可以通過增加堆垛機加速度驅動step 函數的方式來控制加速度的平緩漸變過程，達到減小整機振動的目的。

2）研發人員可以應用這種仿真分析的方法直接得到堆垛機在運行中的力、速度、加速度、位移、振動變形等數據曲線，及時發現設計中存在的問題，并對堆垛機的結構和控制進行調整、優化，以提高研究效率，降低研發成本，具有重要的實際應用價值。
